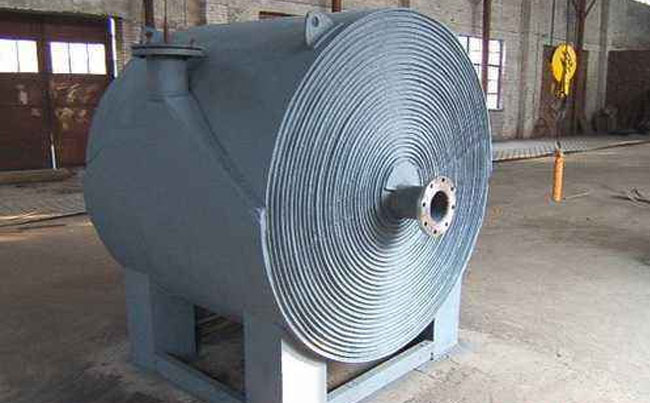

螺旋板換熱器制作工藝及綜合選型方法

在食品工業、化學工業、陶瓷金屬、塑料樹脂等領域，螺旋板換熱器有著重要的作用，它可用于塔頂冷凝、淬火油冷卻、發煙硫酸冷卻和脂肪酸冷卻等，蒸汽的冷凝和無相變的對流傳熱效果最佳，也可用于沸騰傳熱。無錫華邦智能裝備有限公司從廠家的角度來給大家介紹其制作工藝和選型方法。

制作工藝：下料、拼接一無損檢測一翻邊、接觸焊定距柱一表面清洗一總拼一無損檢測一卷制一通道整形、焊接通道、裝配一金加工一裝配一壓力試驗一酸洗鈍化、油漆一包裝。
端蓋下料(仿形切割)一裝配(圓環筋、倒錐)一貼合復板一無損檢測一金加工一檢漏一后處理一油漆。

螺旋板換熱器綜合選型方法：
    1、關于板式換熱器的設計選型，一般情況下對壓降有一定的要求，所以應對其進行校核。如果校核壓降超過允許壓降，需重新進行設計選型計算，直到滿足工藝要求為止。
    2、換熱器流程指板式換熱器內一種介質同一流動方向的一組并聯流道，而流道指板式換熱器內，相鄰兩板片組成的介質流動通道。一般情況下，將若干個流道按并聯或串聯的費那個是連接起來，以形成冷、熱介質通道的不同組合。流程組合形式應根據換熱和流體阻力計算，在滿足工藝條件要求下確定。盡量使冷、熱水流道內的對流換熱系數相等或接近，從而得到最佳的傳熱效果。雖然板式換熱器各板間流速不等，但在換熱和流體阻力計算時，仍以平均流速進行計算。
    3、應根據換熱場合的實際需要定板片型式或波紋式。對流量大允許壓降小的情況，應選用阻力小的板型，反之選用阻力大的板型。根據流體壓力和溫度的情況，確定選擇可拆卸式或者釬焊式。確定板型時不宜選擇單板面積太小的板片，以免板片數量過多，板間流速偏小，傳熱系數過低，對較大的換熱器更應注意這個問題。
由于螺旋板換熱器是一種體積比較大，價格比較昂貴的工業機械，在選型上我們不容馬虎，要充分考慮需求和預算，合理選型，我公司產品種類豐富，如電話咨詢，我們會安排專業的技術人員為您講解，幫助您了解我們公司的實力和推薦合理的選型方案。
