換熱器結構對換熱效率會產生哪些影響

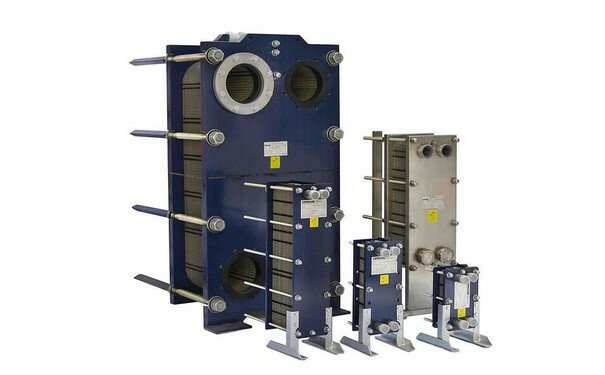

板式換熱器換熱系數是考量傳熱性能高低的因素，不一樣結構的換熱器，在相同的流體處理和溫度操作過程時， 傳熱系數是不同的。表示設備的傳熱性能不同。例如水-水換熱設備， 采用板式換熱器，傳熱系數在3000~7000W/㎡*℃左右。而選用管式換熱器在1000~2000左右。這邊表示板式的傳熱性能更高。那么換熱器結構對換熱效率又會產生哪些影響呢？今天螺旋板換熱器廠家無錫華邦智能裝置就帶大家分析下這個問題。
一、折流板：
折流板被設定在殼程，它關鍵作用是更改殼程物料的流動情況，進而提升傳熱作用，同時起著支撐管束的作用。常見的為弓形，也可選用雙弓形，三弓形，圓盤-圓環形，型式如圖：
SECESPOL 換熱器沒有折流板，外表上看換熱功效肯定降低。而SECESPOL 換熱器卻選用了最新還出現的螺旋折流板的定義，將換熱管束加工成螺旋構造，將殼程的物料流動情況達到螺旋折流板的功效，進而提升傳熱功效。
二、管程數：
增加管程數還可以提升對管程介質的換熱。因?yàn)橹袊?guó)列管換熱器的流程較為短，為了達到換熱功效通常為選用兩程或多程的構造。SECESPOL 換熱器通常熱媒體走管程，運用其獨特的纏繞構造，其物料的步驟更長、更多。SECESPOL 換熱器的單根管是換熱器的4-6 倍，而我們換熱器的高度通常為1.5 米左右。我們的單程就相當于中國的3-4 程。
三、設定適度的檔管或檔板等防短路構造。
設定適度的檔管或檔板的功效關鍵是避免短路，走捷徑。讓全部的物料全部參與換熱便于達到熱交換作用。SECESPOL 換熱器在這方面做的十分到位。最先其靈活運用了中心支撐的功效，中心支撐既具有固定換熱管束的功效，又處理了殼程物料走捷徑的難題。再加上中心支柱上的分配裝置進一步阻攔了短路現象。
次之，因?yàn)閾Q熱管束層與層之間、最內層與中心支柱中間及最外層與殼壁中間的間隙全是勻稱的，本質就找不到短路的難題。
四、換熱管的尺寸：減小換熱管尺寸能夠提升換熱面積。
目前中國廣泛選用換熱管規格為25X 2.5 或是19×2；SECESPOL 換熱器關鍵采用8×0.6 的不銹鋼管。通常情況下，SECESPOL 換熱器單位體積的換熱面積是國內列管換熱器的三倍。
五、選用合適的導流形式能夠預防死角等。
中國列管式換熱器冷卻介質與熱媒介質在進到換熱器的方式通常為九十度聯接。那樣不管冷熱物質怎樣流動，總有一款物質存在逗留區，死角。SECESPOL 換熱器在這方面就做的不錯，冷熱流體的進到換熱器成一百度角連接。冷熱物料直接換熱，找不到死角。那樣就減少了換熱器的積垢趨向也提升了換熱效率。
六、換熱管的排序方法
換熱管的排序方法通常為三角形與正方形。三角形的排列方式能夠比正方形的排列方式容下大量的管子，提升換熱面積；轉角形式能夠優化使殼體介質的流動功效。SECESPOL 換熱器不但采用三角形的排列，有時候換熱管與管板的固定采用最小間隙設計，單位面積內能夠排列的管束更多。那樣既能夠提升換熱面積又能夠提升物料的流通面積。而中國列管排列的間距為1.5-2 倍管內徑。
七、運用特殊換熱管
如螺紋管、波紋管、T 形管等來增強換熱功效。中國廣泛選用平滑管。SECESPOL 換熱器選用雙螺紋管。雙螺紋管換熱器選用了三維螺旋、三元導流和雙面湍流、雙重強化的結構，降低冷凝側熱阻，提升傳熱系數，強化換熱。它的結構緊湊，運行平穩，產品的高性價比，并且降低污阻，不容易積垢。
八、折流板間距：
間距小使通道面積減少，流速加速，加強換熱作用。SECESPOL 換熱器的殼程截面積比較小，也是一個管道式換熱器，其運用了先進的流體力學技術，能夠在確保一定的壓降的同時，能夠?qū)⒘黧w的流速提升到5.5m/s.那樣大大的提高了湍流程度，提升了換熱作用。
以上就是關于換熱器結構對換熱效率會產生額影響了，了解更多關于螺旋板換熱器或者刮板蒸發器方面內容，歡迎大家前往無錫華邦智能裝置進行了解。
