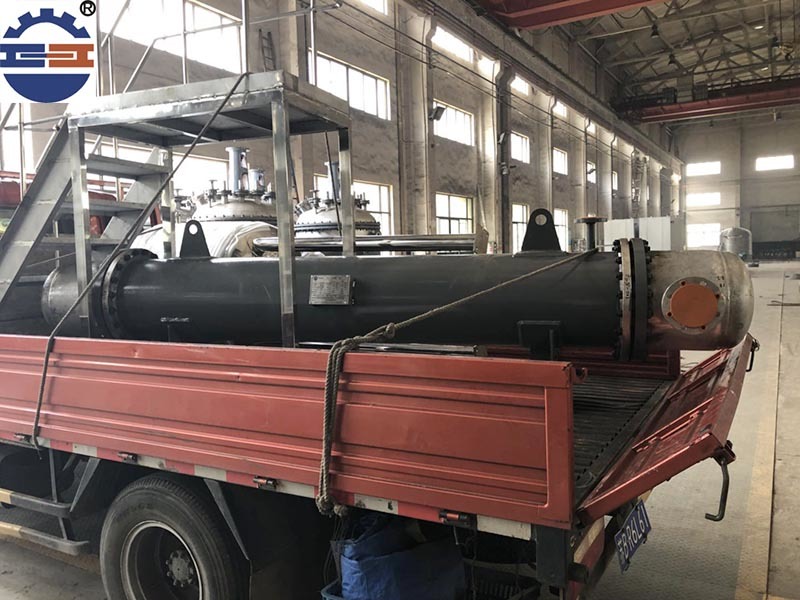

列管冷凝器發貨中
來源:工程案例維修保養
作者:無錫華邦智能
發布時間:2018-10-10 08:49:45
點擊次數:7556次
無錫華邦智能裝備有限公司生產的不銹鋼列管冷凝器、列管式冷凝器,按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種,按形式分為固定管板式、浮頭式、U型管式換熱器,按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2,可根據用戶需要定制。
列管冷凝器的結構
列管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束,管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連,頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種,其結構簡單、堅固,制造容易,材料范圍廣泛,處理能力可以很大,適應性強。
進行熱交換時,冷卻水由頂蓋的連接管進入,在管內流動,這條路徑稱為管程;有害蒸氣在管束與殼體之間的空隙內流動,這條路徑稱為殼程;管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中,一般情況下,在臥式冷凝器的殼程冷凝,因為無論從傳熱、壓力降及清掃方面都比較合理。
